Tuberías para Estructuras Mecánicas ASTM A519/ASME SA519

Tuberías para Estructuras Mecánicas ASTM A519/ASME SA519
Consulte Ahora

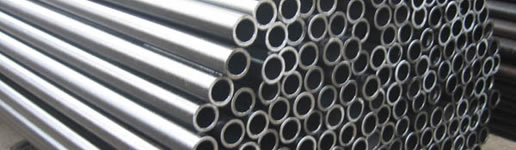

Tubos de Acero Aleado y al Carbono sin Soldadura para Estructuras ASTM A519/ASME SA519 Estándar: ASTM A519/ASME SA519
Lo que sigue son las definiciones de las siglas para las distintas condiciones:
HR-(Hot Rolled) Enrollado en Caliente, CW-(Cold Worked) Trabajado en Frío, SR-(Stress Relieved) Aliviado de Estrés , A-(Annealed) Recocido, N-(Normalized) Normalizado

DescripciónLas tuberías para estructuras mecánicas ASTM A519/ASME SA519 se utilizan principalmente como tubos de acero estructural para maquinaria y automóviles. Con la característica de una fácil curvatura, se utiliza en un amplio rango de aplicaciones, como en equipos de gimnasio, accesorios de automóvil, componentes de muebles, etc. Gracias a su método de fabricación, puede utilizarse en áreas que requieran un grosor de pared uniforme y centralizado. Por ejemplo, en los transportadores de rodillos y en aplicaciones escalables las tuberías para estructuras mecánicas son la mejor elección.

Características de los Tubos de Acero Estructural ASTM A519/ASME SA519
  • Calidad de la Superficie
  • Hay estrictos requisitos en lo que se refiere a la superficie de la tubería. Nosotros hacemos especial hincapié en que la superficie interna de la tubería sea suave. JST tiene un horno de tratamiento térmico a través de micro-oxidación y no-oxidación para las tuberías para estructuras mecánicas. Con él se logra que la suavidad de la superficie de la tubería alcance los requisitos del estándar e incluso los supere, que adquiera una capa anti-oxidación y que así se vea extendida la vida útil de los tubos de acero estructurales. Al mismo tiempo, tenemos inspectores profesionales de superficies y máquinas de inspección para garantizar la calidad de la superficie de las tuberías.
  • Longitud
  • Normalmente suministramos tuberías para estructuras mecánicas en la longitud requerida. Para los productos iguales o más largos de 1,5 m, la longitud es decidida por el cliente. Los rangos de tolerancia de la longitud varían debido a los distintos grosores de pared y al diámetro externo. La tolerancia mínima son 1,6 metros, y la máxima son 12,7 metros. JST también tiene máquinas de corte longitudinal para los tubos de acero estructurales. Podemos cortar las tuberías según los requisitos de los clientes.
  • Fabricación
  • El proceso de fabricación de las tuberías para estructuras mecánicas es un proceso de tuberías sin soldadura (generalmente un proceso de enrollado en caliente). Según los requisitos de nuestros clientes, podemos utilizar procesos integrados de enrollado en caliente y estirado en frío para producir tubos de acero estructurales con las formas, medidas y el rendimiento requeridos.
Parámetros Estructurales de las Tuberías para Estructuras Mecánicas

1. Composición Química

Grado del Acero Límites de la Composición Química (%)
C Mn P Máx. S Máx. Si Cr Mo
MT 1010 0.05-0.15 0.30-0.60 0.040 0.050 / / /
MT 1015 0.10-0.20 0.30-0.60 0.040 0.050 / / /
MT X 1015 0.10-0.20 0.60-0.90 0.040 0.050 / / /
MT 1020 0.15-0.25 0.30-0.60 0.040 0.050 / / /
MT X 1020 0.15-0.25 0.70-1.00 0.040 0.050 / / /
1008 0.10 0.30-0.50 0.040 0.050 / / /
1010 0.08-0.13 0.30-0.60 0.040 0.050 / / /
1012 0.10-0.15 0.30-0.60 0.040 0.050 / / /
1015 0.13-0.18 0.30-0.60 0.040 0.050 / / /
1016 0.13-0.18 0.60-0.90 0.040 0.050 / / /
1017 0.15-0.20 0.30-0.60 0.040 0.050 / / /
1018 0.15-0.20 0.60-0.90 0.040 0.050 / / /
1019 0.15-0.20 0.70-1.00 0.040 0.050 / / /
1020 0.18-0.23 0.30-0.60 0.040 0.050 / / /
1021 0.18-0.23 0.60-0.90 0.040 0.050 / / /
1022 0.18-0.23 0.70-1.00 0.040 0.050 / / /
1025 0.22-0.28 0.30-0.60 0.040 0.050 / / /
1026 0.22-0.28 0.60-0.90 0.040 0.050 / / /
1030 0.28-0.34 0.60-0.90 0.040 0.050 / / /
1035 0.32-0.38 0.60-0.90 0.040 0.050 / / /
1040 0.37-0.44 0.60-0.90 0.040 0.050 / / /
1045 0.43-0.50 0.60-0.90 0.040 0.050 / / /
1050 0.48-0.55 0.60-0.90 0.040 0.050 / / /
1518 0.15-0.21 1.10-1.40 0.040 0.050 / / /
1524 0.19-0.25 1.35-1.65 0.040 0.050 / / /
1541 0.36-0.44 1.35-1.65 0.040 0.050 / / /
4118 0.18-0.23 0.70-0.90 0.040 0.040 0.15-0.35 0.40-0.60 0.08-0.15
4130 0.28-0.33 0.40-0.60 0.040 0.040 0.15-0.35 0.80-1.10 0.15-0.25
4135 0.33-0.38 0.70-0.90 0.040 0.040 0.15-0.35 0.80-1.10 0.15-0.25
4137 0.35-0.40 0.70-0.90 0.040 0.040 0.15-0.35 0.80-1.10 0.15-0.25

2. Propiedades Mecánicas de los Tubos de Acero Estructural ASTM A519/ASME SA519

Designación del Grado Propiedades Físicas Típicas
Condición * Fuerza Última Fuerza de Rendimiento Elongación en 2in (%) Escala B de Dureza Rockwell
Ksi Mpa Ksi Mpa
1020 HR 50 345 32 221 25 55
CW 70 483 60 414 5 75
SR 65 448 50 345 10 72
A 48 331 28 193 30 50
N 55 379 34 234 22 60
1025 HR 55 379 35 241 25 60
CW 75 517 65 448 5 80
SR 70 483 55 379 8 75
A 53 365 30 207 25 57
N 55 379 36 248 22 60
1035 HR 65 448 40 276 20 72
CW 85 586 75 517 5 88
SR 75 517 65 448 8 80
A 60 414 33 228 25 67
N 65 448 40 276 20 72
1045 HR 75 517 45 310 15 80
CW 90 621 80 552 5 90
SR 80 552 70 483 8 85
A 65 448 35 241 20 72
N 75 517 48 331 15 80
1050 HR 80 552 50 345 10 85
SR 82 565 70 483 6 86
A 68 469 38 262 18 74
N 78 538 50 345 12 82
4130 HR 90 621 70 483 20 89
SR 105 724 85 586 10 95
A 75 517 55 379 30 81
N 90 621 60 414 20 89
4140 HR 120 855 90 621 15 100
SR 120 855 100 689 10 100
A 80 552 60 414 25 85
N 120 855 90 621 20 100

Fundada en 1984, la Fábrica de Tuberías de Acero Jiangyin Changjiang ha estado fabricando tuberías para estructuras mecánicas sin soldadura durante casi 30 años. Proveemos principalmente tuberías estructurales, tuberías de fluido, tuberías para caldera de alta presión, tuberías API, tuberías marinas, tuberías de aleación, tubos, revestimientos, tuberías de línea, etc. Nuestros tubos de acero estructurales mecánicos se utilizan ampliamente en metalurgia, puertos, desmontaje de barcos, fabricación, sector inmobiliario, ingeniería química, transporte y otras industrias. Las tuberías para estructuras mecánicas de JST son muy apreciadas por su avanzado diseño, sofisticada fabricación, excelente calidad y servicio completo.
