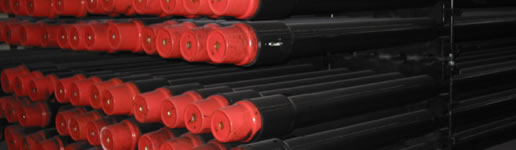

Tubería de Perforación API 5DP

La tubería de perforación API 5DP SPEC en un tipo de tubería de acero con rosca de tornillo en sus extremos. Se utiliza para conectar los equipos de perforación del suelo y los de molienda en la parte baja de los pozos de perforación. El propósito principal de los tubos de perforación es transportar lodo de perforación a la broca de perforación. Se elevan, bajan y giran en solidaridad con la broca de perforación. Su resistencia debe soportar la presión, par, vibración y otras fuerzas resultantes de la perforación del agujero. Durante el proceso de exploración y refinado de petróleo y de gas, la tubería de perforación API 5DP SPEC puede usarse múltiples veces. JST suministra varios tubos de perforación disponibles en diferentes medidas y pesos para satisfacer las necesidades de perforación de las empresas de la industria del petróleo y del gas.

Funciones La tubería de perforación API 5DP SPEC se utiliza principalmente para la exploración de petróleo y gas y su desarrollo, como por ejemplo en la construcción de pozos profundos, pozos horizontales y pozos de gran desplazamiento. Sus funciones principales son las siguientes:

• Los tubos de perforación producen par y guían la broca de perforación a los pozos de perforación.
• Ejercen presión capaz de romper la roca del fondo del pozo por medio de la broca.
• La tubería de perforación API 5DP SPEC trasmite líquido de lavado. A través de la bomba de lodo de alta presión, el lodo de perforación entra en el agujero interno de la cadena de perforación, fluye hasta el fondo del pozo para lavar los escombros rocosos y para enfriar la broca, pasa a través del espacio anular que hay entre la superficie exterior de la cadena de perforación y la pared del pozo (llevando consigo los escombros rocosos), y retorna al suelo. Así se consigue el propósito de la perforación de pozos.

Ámbito de Aplicación de los Tubos de Perforación API 5DP

• Se puede aplicar a las series de tubos para perforación de petróleo con grados de acero de API E75 a S135 y diámetro externo de 2 3/8″ to 6 5/8″.
• Se puede utilizar como tubería de perforación de doble junta circular de cordón con alto rendimiento torsional.
• Se puede aplicar como tubería de perforación BNK C95CS de grados especiales de acero para pozos petrolíferos con azufre.
• La perforación API 5DP SPEC se facilita con los siguientes rangos API de longitud: rango 1 (18 ft a 22 ft), rango 2 (27 ft a 30 ft) y rango 3 (38 ft a 45 ft).

Ventajas de los Tubos de Perforación JST

• Inspección de Calidad
• La tubería de perforación JST API 5DP ha recibido la certificación del estándar API 5D. Para asegurar la calidad del producto, nuestra empresa tiene un sistema exhaustivo de control y detección y de estricta gestión.
• 1) Ciertos productos son supervisados e inspeccionados por una segunda empresa y una tercera empresa. Actualmente hay más de 10 empresas de supervisión residentes a largo plazo. Casi todos los tubos de perforación claves están bajo la supervisión de una segunda o tercera empresa.
• 2) JST hace uso de un sistema de gestión avanzada de la información ERP. Desde el seguimiento de lotes a la tubería de perforación API 5DP SPEC terminadas, llevamos a cabo un control de trazabilidad de nuestros productos.
• 3) Fabricamos nuestros productos clave en estricta concordancia con un plan de calidad. Hay distintos planes de calidad para el desarrollo de nuevos productos, producción en masa de productos, productos principales y todos los productos supervisados por segundas y terceras empresas. También tenemos reuniones de preparación previas a la producción en las que tratamos los planes de calidad con los departamentos ejecutivos relevantes. Los departamentos ejecutivos debieran producir e inspeccionar los tubos de perforación en estricta conformidad con los planes de calidad para asegurar la calidad de los productos.
• Ventajas del Equipamiento
• 1) La línea de producción con soldadura de tubería de perforación API 5DP SPEC de JST tiene una soldadora de fricción inercial CG1600, nueve grupos de máquinas para roscas de tuberías Q1319-1A, dos grupos de máquinas CNC para roscas, siete hornos de inducción térmica de frecuencia media para tratamiento con soldadura de cordón, una máquina de taladro y molienda interna, una máquina para enderezar, una máquina de prueba de curvatura y tres grupos de máquinas de inspección. Esta línea de tubos de perforación puede producir 20.000 toneladas de tubos para perforación al año.
• 2) Los tubos para perforación API5 DP de JST adoptan el método de soldadura por recalcado. La línea de producción de recalcado está equipada con tres hornos de inducción térmica, una máquina de recalcado y un conjunto de equipamiento auxiliar. La producción anual de tubos de perforación es de 10.000 toneladas. Tras la soldadura por recalcado, la tubería de perforación adquiere una buena resistencia al desgaste, alta resistencia en las juntas, alta precisión de mecanizado, gran resistencia de soldadura, buen comportamiento general, bajo precio y alto rendimiento por coste.
• 3) El tratamiento de superficie por nitruración de las roscas de tornillo puede prevenir eficazmente el pegado de la rosca, mejorar la resistencia al desgaste de la rosca, y por tanto ampliar la vida útil de la tubería de perforación API 5DP SPEC. El grosor de la capa nitrosa varía generalmente de 0,2 mm a 0,3 mm. Si el grosor es excesivo, es fácil que se agriete. Si es demasiado pequeño, la resistencia ante el pegado de la rosca será insuficiente. Los tubos de perforación integrados debieran tener un tratamiento de fosfatación con una capa mucho más fina, en vez de un tratamiento de nitruración

• 4) La rosca de junta ha de ser procesada por la herramienta de roscas del torno CNC. Nos esforzamos en mejorar la calidad de la superficie de la rosca, reducir la rugosidad de la superficie (Ra ≤ 1.6μm), mejorar el grado de acabado y reducir la concentración de estrés. Estas medidas pueden asegurar la intercambiabilidad de los tubos de perforación API 5DP. El punto muerto de las juntas con rosca debiera ser controlado en un rango razonable como para asegurar un buen acople de las roscas para perforación.

• Ventajas de Funcionamiento
• El cuerpo de los tubos para perforación de JST tiene alta tensión superficial, buen rendimiento de curvatura y gran dureza. El cuerpo de la tubería de acero contiene una aleación de carbono. Los productos de aleación han de contener más Cr, Mo y otros elementos para mejorar la tensión superficial y dureza ante el impacto, y contener Mn, Si y otros elementos para mejorar la elasticidad del material (p.e. el rendimiento de curvatura). Las propiedades mecánicas de la tubería de perforación API 5DP SPEC son las siguientes:

  Grado	Fuerza de Rendimiento (MPa)	Tensión Superficial (MPa)	Fuerza de Impacto (10 × 10 × 55, J)
  			Valor Medio	Valor Mínimo
  E75	δ0.5:517~724	≥ 689	≥ 54	≥ 47
  X95	δ0.5:655~862	≥ 724	≥ 54	≥ 47
  G105	δ0.6:724~931	≥ 793	≥ 54	≥ 47
  S135	δ0.7:931~1138	≥ 1000	≥ 54	≥ 47

  Propiedades Mecánicas de los Tubos de Perforación API 5DP
  Grado	E-75	X-95	G-105	S-135
  Fuerza de Rendimiento (psi Mínimo)	75,000	95,000	105,000	135,000
  Fuerza de Rendimiento (psi Máximo)	105,000	125,000	135,000	165,000
  Tensión Superficial (psi Mínimo)	100,000	105,000	115,000	145,000

• 4. Otras Ventajas
• 1) Los tubos de perforación JST están fabricados de acuerdo a los estándares API 5DP. Tienen un bajo nivel de P y S en su composición química (con la cantidad de P igual o menor de 0,015 y la de S igual o menor de 0,003).
• 2) El cuerpo de la tubería de perforación API 5DP SPEC de JST tiene un grosor más regular, menores defectos de enrollado y un mejor rango de acabado.

La Fábrica de Tuberías de Acero Jiangyin Changjiang es un fabricante y suministrador líder de tubos de perforación. Nuestra empresa es una compañía de gran escala que tiene una capacidad de producción de 600.000 toneladas de tuberías de acero sin soldadura especiales. Proveemos principalmente tuberías de estructura, tuberías de fluídos, tuberías de caldera de alta presión, revestimientos API 5CT, tuberías marinas, tuberías de aleación, tuberías de línea, etc. Con equipamiento tecnológico avanzado, enorme fuerza técnica y calidad de productos fidedigna, nuestros tubos de perforación han sido exportados a Oriente Medio, CEI, Sudeste Asiático, África, América del Sur, América del Norte, Europa y Australia.
